森林土木業・造園業・特殊伐採業・林産業に従事される方へ



動力1つで荷の昇降・移動ができるHANAKO A2で仕事をお広げください

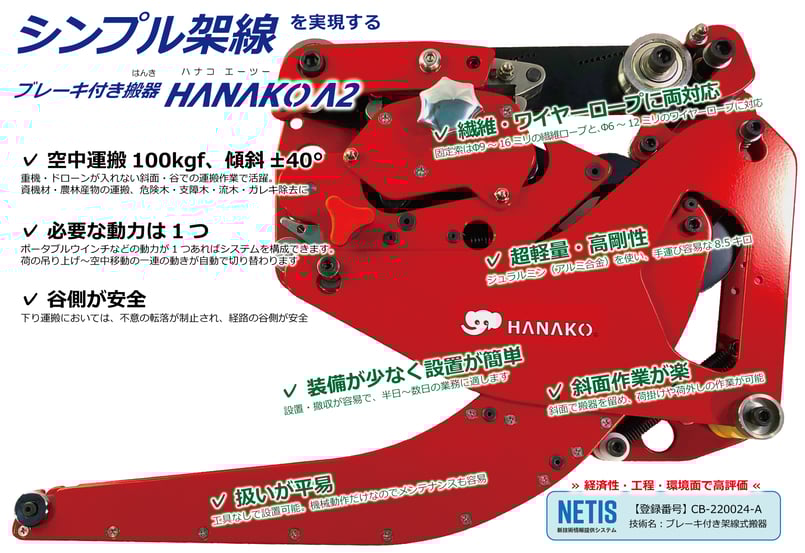

HANAKO A2



軽架線用 搬器の決定版

ブレーキを内蔵し運動性能を高度化

傾斜地の長距離運搬が安全・確実に

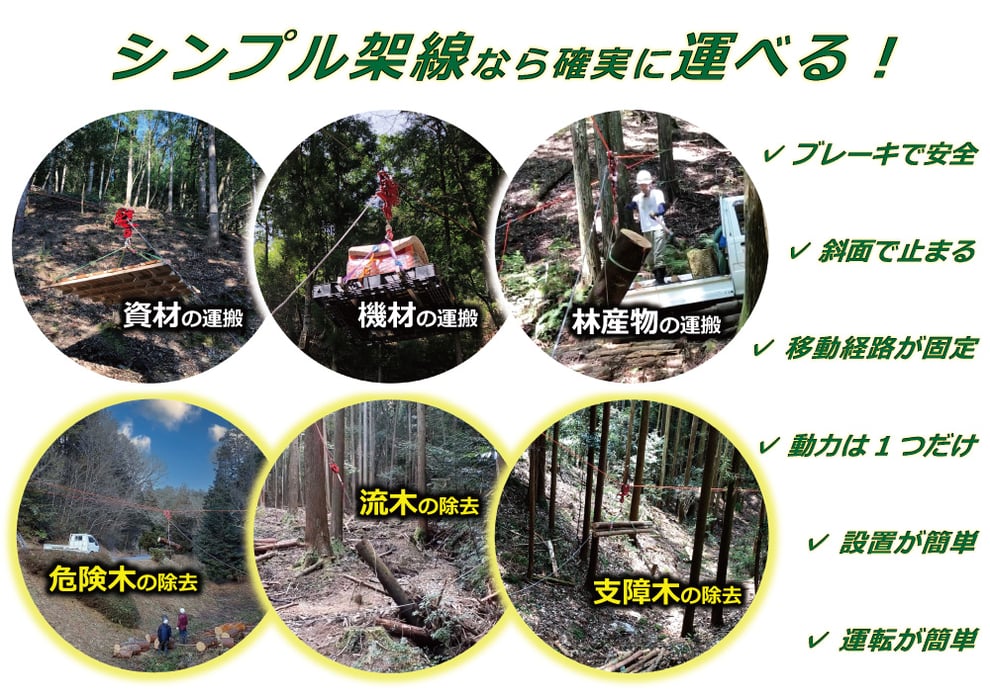

【森林土木業・造園業・特殊伐採業の方へ】

里山・自然公園の整備において、以下の用途にお使いいただけます

・危険木・風倒木の除去
・伐り捨て間伐材の除去
・沢整備(崩落材の除去)
・法面や沢越えの資材運搬







【林産業の方へ】

山仕事で発生する様々な運搬業務にお使いいただけます

・キノコ原木の運搬
薪炭材・木質バイオマスの運搬

・苗木の運搬
・竹の運搬
・果実などの林産物の運搬




特長

✔ 危険な下げ荷が安全に

接地摩擦を失って飛び出す荷を瞬間的に制止します



✔ 下げ荷・上げ荷・水平運搬に対応

傾斜によらず同じ使い方ができます



✔ 動力1つで荷の横取り・昇降・移動が可能

軽架線の構成のままで運動性能を高度化。荷の横取り・昇降・移動を可能にしました

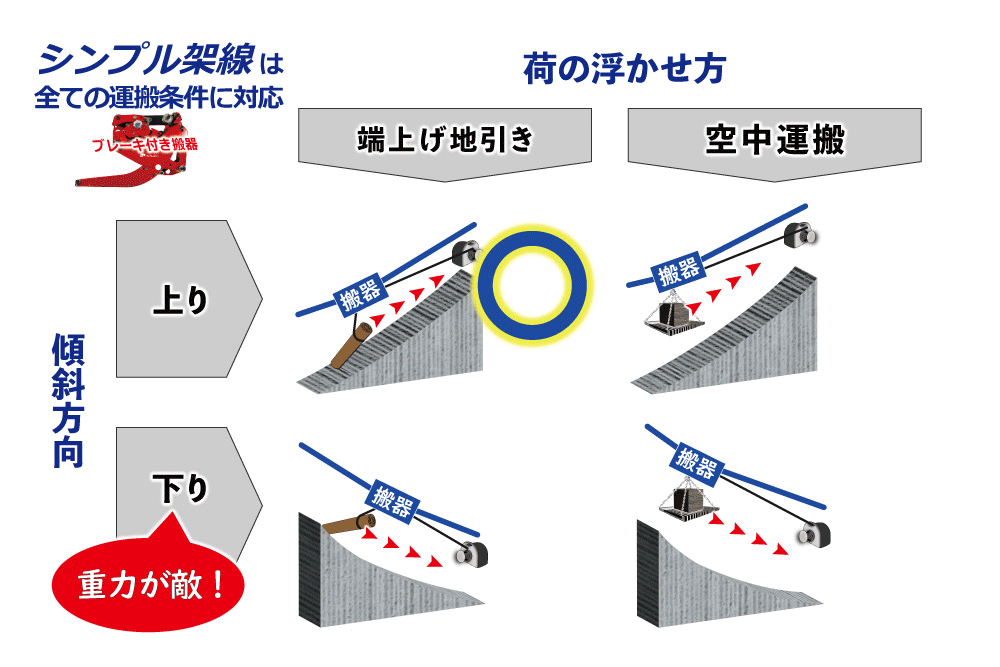

✔ 端上げによる地引き・空中運搬が可能

地面から浮かせ障害物を避けて移動。空中からでも荷を真下に下ろせます



✔ 空搬器が停止

固定索(※1)の任意の位置で停止。荷掛け・荷外し作業の際に繋ぎ止めが不要



✔ 軽量で設置簡単

本体に高強度アルミ合金を使用し8.5キロに軽量化。傾斜地で工具を使わず設置できます



✔ 1~3倍力に標準対応

倍力の配線(土佐の森方式)にも対応し、小さな動力で安全な下げ荷が可能に



✔ 繊維ロープ/ワイヤーロープに両対応

制動部の交換により、いずれの固定索ロープにも対応



※1 固定索とは元柱と先柱をつなぎ、レールのように搬器を支持するロープ。本線、主索、親線ともいわれます。




空中運搬からのトラック積載

【構成】

1.固定索(主索):ダイニーマΦ12ミリ

2.動索(巻きあげ索):Wブレード(ナイロン芯+ポリエステル外皮)Φ10ミリ

3.動力:エンジンウインチ 50cc 2サイクル

4.搬器:森の機械製HANAKO A2 / 制動部は繊維ロープ用

5.空搬器移動用ロープ:PP(ポリプロピレン)製Φ12ミリ


下げ荷(谷側方向への運搬)

【構成】

1.固定索(主索):アラミド(ケブラー)製Φ14ミリ

2.動索(巻きあげ索):Wブレード(ナイロン芯+ポリエステル外皮)Φ10ミリ

3.動力:エンジンウインチ 50cc 2サイクル

4.搬器:森の機械製HANAKO A2 / 制動部は繊維ロープ用 5.空搬器移動用ロープ:PP(ポリプロピレン)製Φ12ミリ


上げ荷(山側方向への運搬)

【構成】

1.固定索(主索):アラミド(ケブラー)製Φ14ミリ

2.動索(巻きあげ索):Wブレード(ナイロン芯+ポリエステル外皮)Φ10ミリ

3.動力:エンジンウインチ 50cc 2サイクル

4.搬器:森の機械製HANAKO A2 / 制動部は繊維ロープ用 5.空搬器移動用ロープ:PP(ポリプロピレン)製Φ12ミリ


HANAKO A2の設置の流れ

  • 軽架線(固定索1本+動索1本+動力1つ)が設置済みの状態から始まります。HANAKO A2設置の所要時間は約10分
  • ここでは繊維ロープ用制動部を取り付けていますが、ワイヤーロープ用制動部の場合も全く同じです

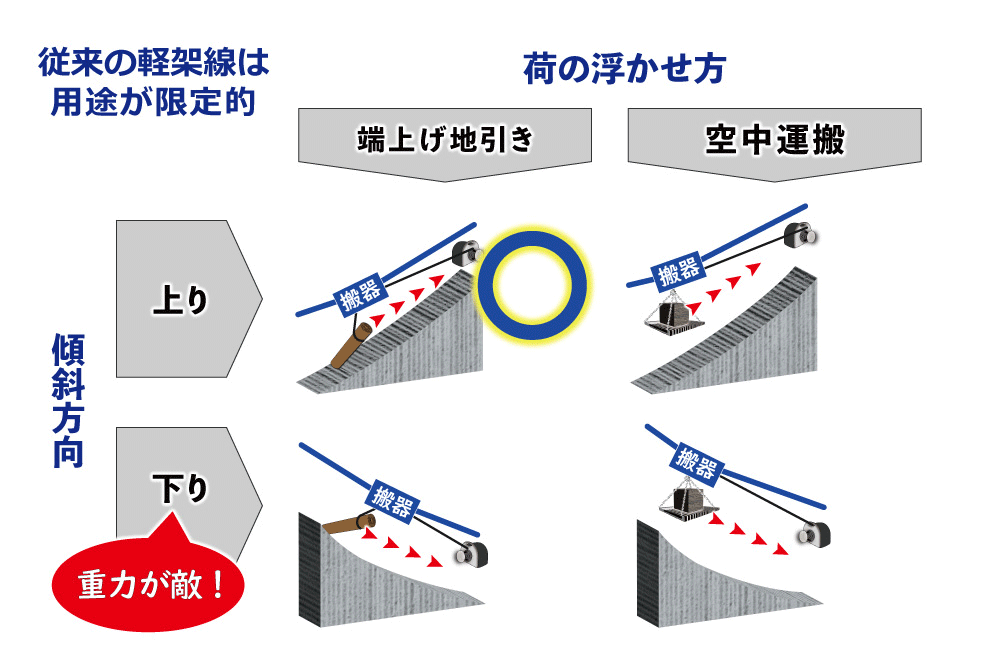

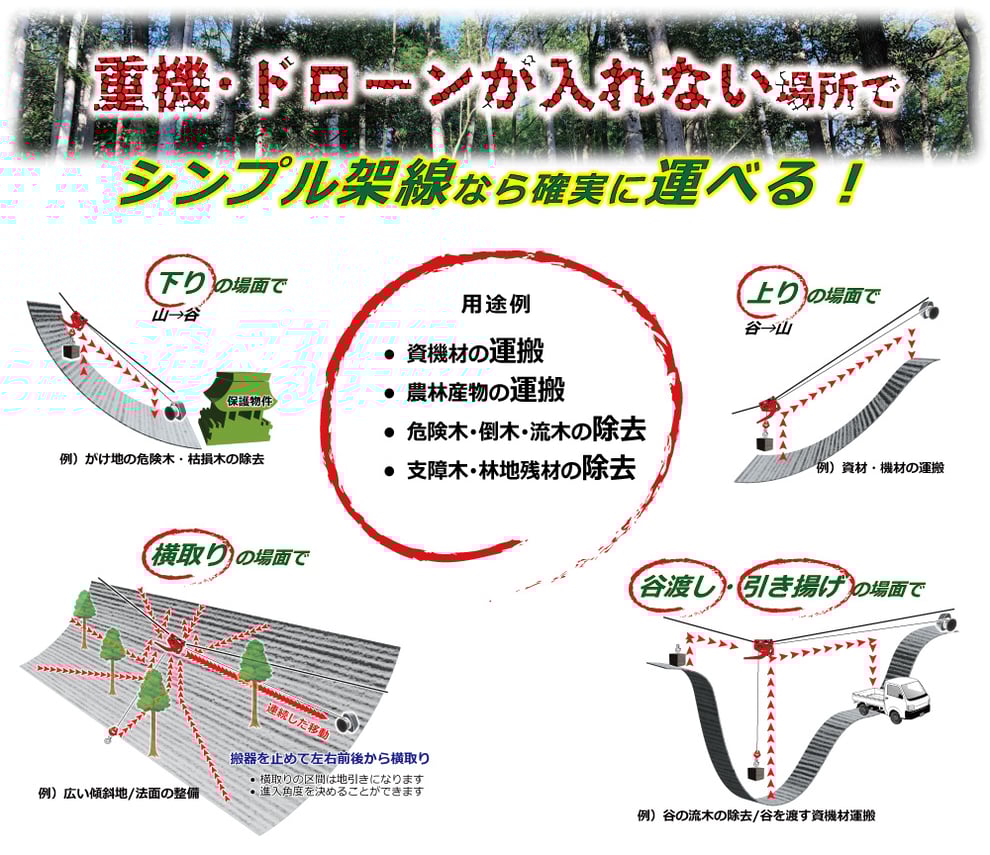

軽架線の能力を拡張



自動ブレーキの働きにより、1つの動力をクレーンのような動きに変えることができます



下げ荷に使えます

  • 下げ荷(山側にある荷を谷側に運搬すること)において、荷の横取り・昇降・移動を動力1つで安全に行います。
  • 端(はな)上げによる地引き、空中運搬ができます。
  • 荷が地面から離れてもブレーキがきくため、下げ荷につきまとう荷の滑落がありません。
  • 谷側に保護すべき人工物などがある場合に、荷の滑落による衝突のリスクを抑えることができます。





谷や沢に落ちた倒木除去などに使えます

  • このような水平運搬に対応します(傾斜方向を選びません)。
  • 荷の横取り・昇降・移動を動力1つで安全に行います。
  • 端(はな)上げによる地引き、空中運搬ができます。





上げ荷に使えます

  • 上げ荷(谷側にある荷を山側に運搬すること)において、荷の横取り・昇降・移動を動力1つで安全に行います。
  • 端(はな)上げによる地引き、空中運搬ができます。障害物を乗り越えて運搬できます。

 上げ荷、下げ荷の動画はこちら







経路を指定し、かつ幅広く横取りできます

  • 横取りが済むまで固定索上に停止しますので、横取りの進入経路を指定できます。
  • 荷の近くに回避(保護)すべき物があるときは、搬器の停止位置を指定して作業を行うことができます。
  • 固定索を高く上げることで横取りの幅を広くとることができます。

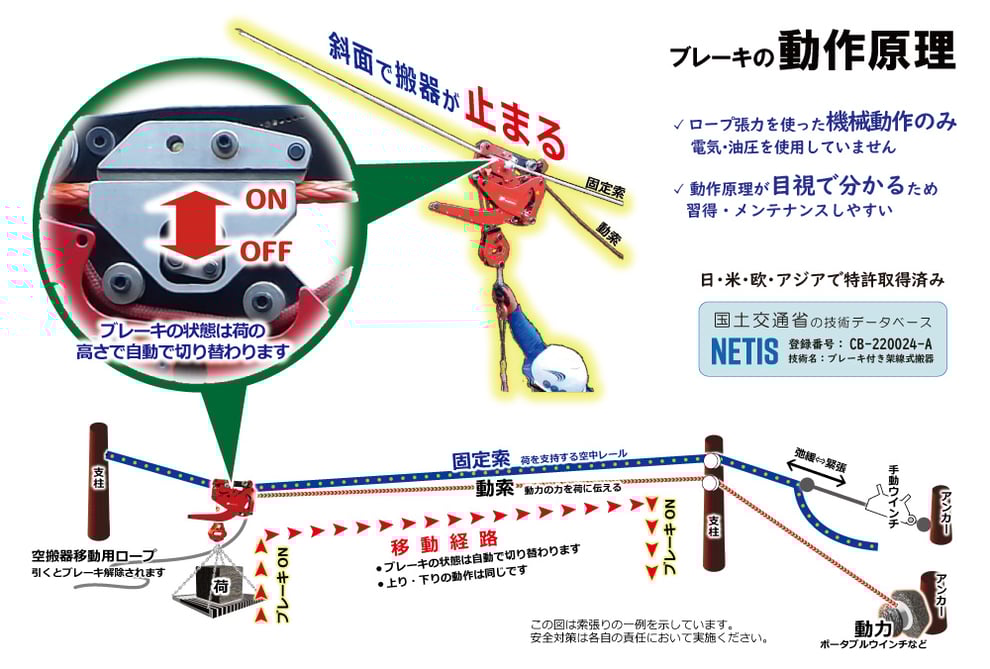

HANAKOの動作原理

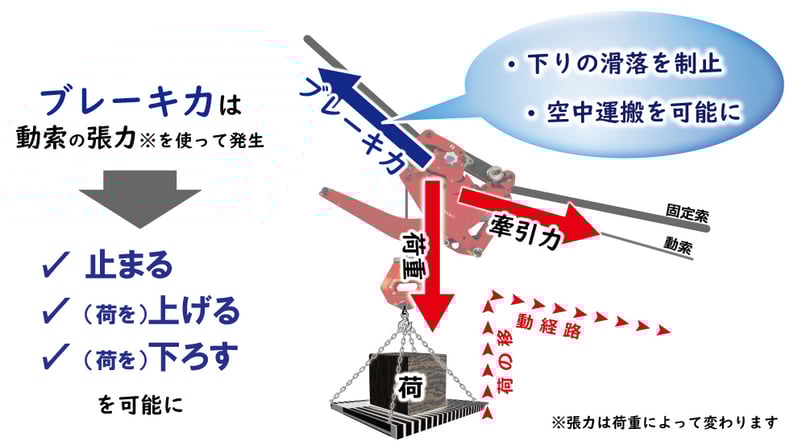

HANAKOは1つの動力を、「荷の昇降」と「搬器の移動」の2つの運動の間で切り替えられるよう、ブレーキを機械的にコントロールする機能を内蔵しています。ブレーキの力は荷重を使って発生させ、ブレーキのオン・オフは荷の位置で制御しています。



この制御を実現するために電気や油圧を使っていません。手動や遠隔からの制御も行っていません。自律的に機械動作しているだけですので、目視でしくみを確認することができます。



原理は弊社が特許を取得しています(国内特許取得済み、海外特許申請中)。

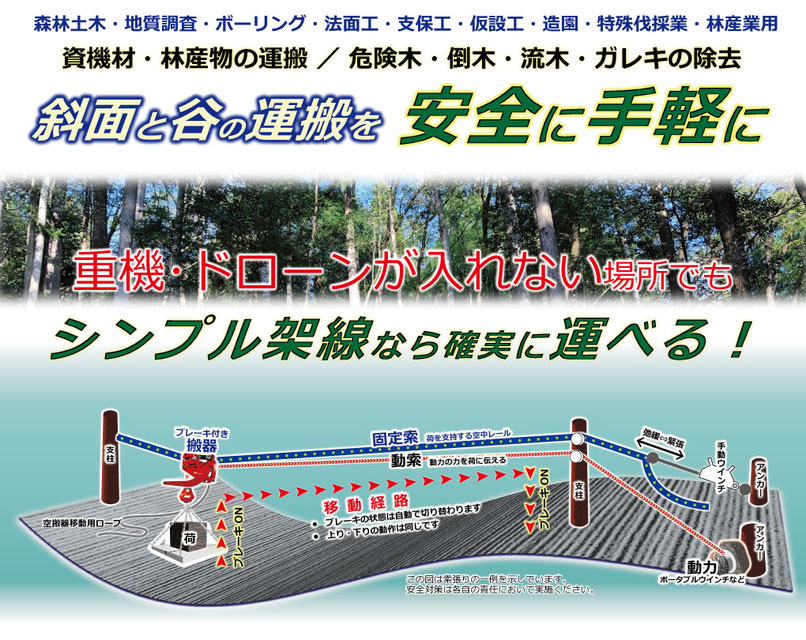

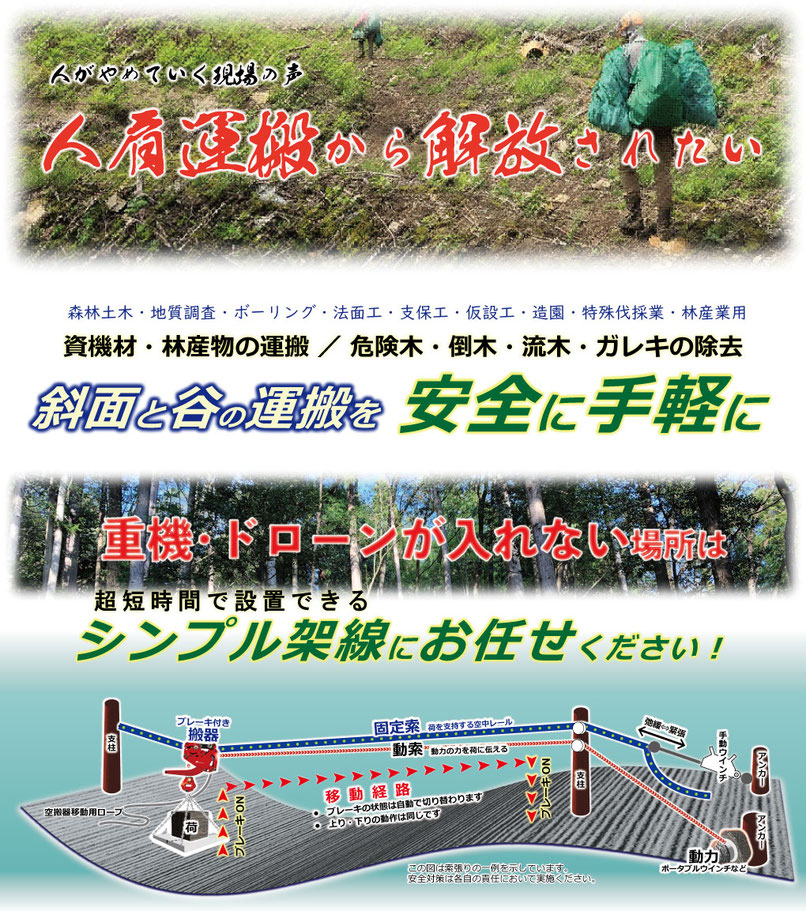

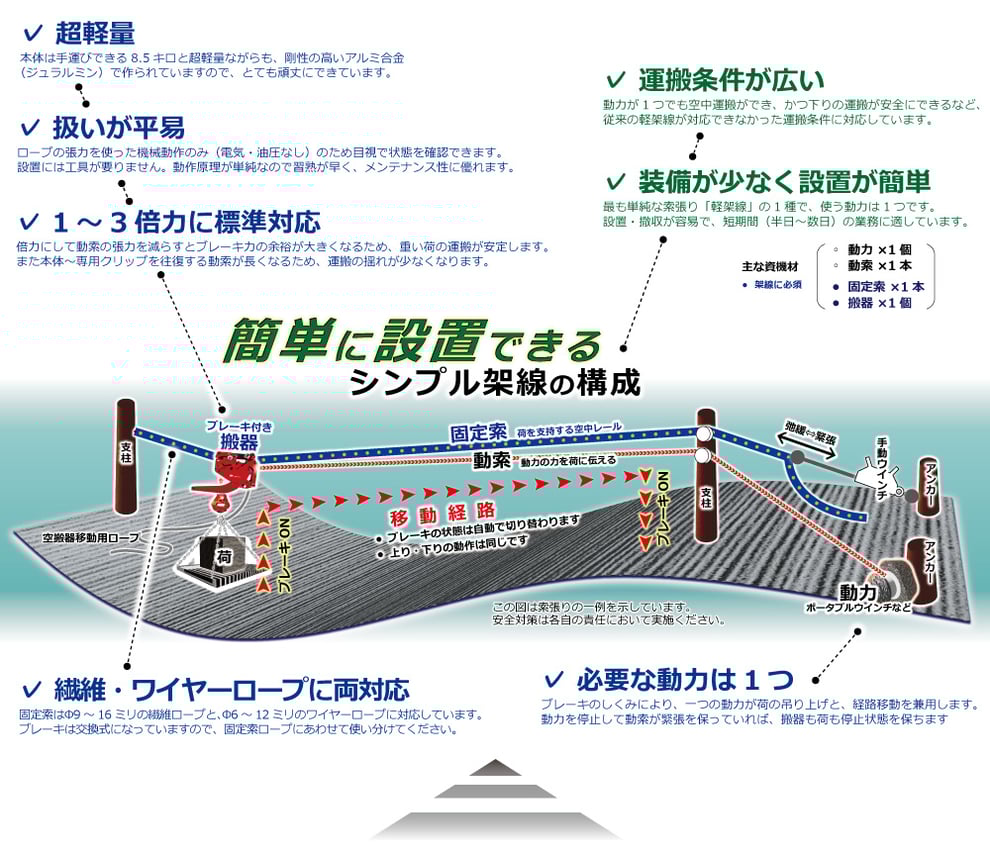

HANAKOを使った軽架線

軽架線は最もシンプルな架線システムといわれます。

下図のように、2本の架線+1つの動力+1つの搬器の組合せで実現することができます





架線(かせん)とは空中に張られたロープをいい、軽架線では2本の架線を使います。固定索は搬器のレールの役割を担い、動索は動力の伝達を担います。搬器は荷の運動制御を担います。



HANAKOは内蔵した自動ブレーキの働きにより、下げ荷・上げ荷のいずれの傾斜においても、荷の横取り・昇降・移動を可能にします



大型重機も複雑な索張りも不要



幅員2メートル前後の作業道があれば、軽トラックに動力、ロープ類、搬器HANAKOを積み込んで仕事を始めることができます



条件の悪い場所で力を発揮



  • 道を作ることが難しい。地形・地質条件から道を広げられない
  • 大型重機(クレーン、高性能林業機械)が寄り付けない
  • 大きな機材を入れることが新たなリスクを呼ぶ懸念がある
  • 人工物(建物など)や障害物(既存木など)に接触する危険がある



などの場所においてHANAKOが活躍します。



適用の可能性についてご相談を承りますので、どうぞお気軽にご連絡ください。

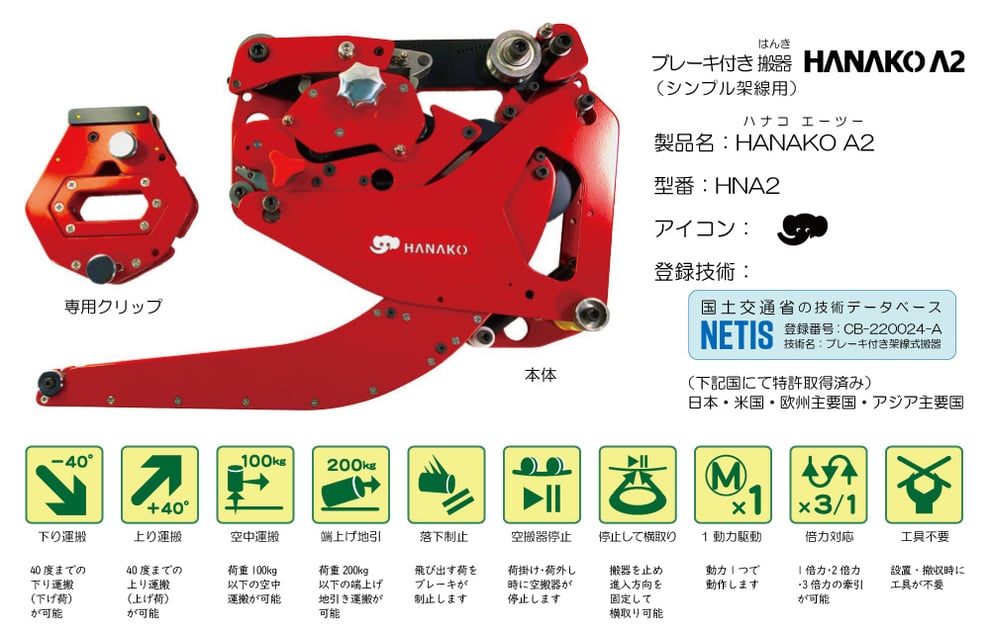

HANAKO A2 仕様

製品名:HANAKO A2(エーツー)

型番:HNA2

写真右が本体、写真左が付属の専用クリップ

   HANAKO A2 専用クリップ(標準で付属)
 サイズ 570mm × 380mm × 130mm 180mm × 180mm × 55mm
質量

本体(カバー、制動部、専用クリップ除く):8.5kg

総質量(専用クリップ除く):10.5kg

1.4kg
 材質

構造部:アルミ合金(ジュラルミン)

制動部およびシーブ:ステンレスおよび炭素鋼

使用荷重

200kgf(2000N )

最大荷質量の目安:端上げによる地引き200kg / 空中運搬100kg

※使用荷重は、ロープの強度を踏まえ、「小さい方(安全な方)」でお使いください。

 端上げ運搬は荷質量の約半分が荷重になると想定しています。

 傾斜、倍力(の数)、ロープ材質によって最大荷質量が変わることがありますので目安としてお考えください

標準で装備された機構

制動の機構
  • (動作原理)荷重を使って制動(ブレーキ)力を発生させ、荷の高さによって制動のオン・オフを自動的に切り替えます。動作原理はHANAKOトップページで説明
  • この原理により1つの動力が荷の横取り・昇降・移動の運動に切り替わります。下げ荷時においては、荷の滑落や飛び出しを瞬間的に制止します
  • 繊維ロープ・ワイヤーロープのいずれの固定索にも制動部の交換によって対応が可能。下記バリエーションの中からいずれか1つの制動部が付きます
倍力の機構
  • 本体(定滑車を内蔵)と専用クリップ(動滑車を内蔵)の間でロープ(動索)を往復させて、1~3倍力に対応。倍力使用により動力の敷居を下げる他、移動中の荷の振動の緩和の効果があります。運搬条件に応じて活用ください。配線方法は使い方のページで説明
  • ロープは付属していません

専用クリップ

HANAKO A2に標準装備。別売は行っていません。



  • 荷側に使用。動滑車を内蔵し倍力に対応しています。
  • Φ10ミリまでの繊維ロープを巻き付けて固定します。手穴がついて荷掛け・荷外しの際に手引きしやすくなりました。
  • マグネットキャッチ(ネオジム磁石)により、空搬器移動の際に本体に接合が可能。
  • アルミ合金製1.4kg。使用荷重200kgf(2000N)

制動部のバリエーション

HANAKO A2は繊維ロープ・ワイヤーロープのいずれの固定索にも制動部の交換によって対応できます。本体ご購入時に制動部が1つ付きますのでお客様の固定索ロープに合わせてお選びください。

2種類以上の固定索(タイプ・サイズ)でご使用される場合は、2つめ(以上)の制動部を別売にて対応しています。本体ご購入時ないしは後日ご購入いただけます

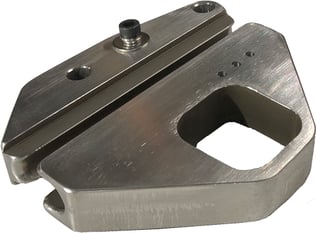

▶ 繊維ロープ用の制動部

繊維ロープの固定索をつかむ制動部セットは、ロープ径に対応したサイズが4種類あります



サイズ 型番 ロープ径Φ(mm)
サイズ10 FB10 9~10.0
サイズ12 FB12 10~12.0
サイズ14 FB14 12~14.0
サイズ16 FB16 14~16.0

  • ロープ径は実寸(公称と異なることがあります)ベースです。サイズを超えた固定索はお使いになれません。サイズを下回る固定索を使った場合は制動力が発揮されない場合があります。
  • サイズによって制動面のR(曲率)が異なります。
  • 本体ご購入時にいずれか1つを選択いただきます。他は別売となります。
  • ご購入の前に、お持ちのロープ径(実寸ベース)について確認させていただくことがありますのでどうかご了承ください


材質:ステンレス

別売価格:60,000円(税別、送料込み、全サイズ共通)

▶ ワイヤーロープ用の制動部

ワイヤーロープの固定索をつかむ制動部セットは、ロープ径によらず1種類のみです。

下記のケーシングとシューの組合せで提供されます



ケーシング部(型番 AWBC)

  • ワイヤーロープ径Φ6~12mmに対応
  • 材質:ステンレス

シュー(型番 AWB100) 12個

  • シューは消耗品です。1個につき2面使用可能
  • 上下のケーシングに共通で使用可能
  • 材質:一般鋼(軟鉄)

追加のシューを別途購入できます(価格は消耗品ページでご案内



別売価格:60,000円(税別、送料込み、ケーシング1個とシュー12個のセット)


使用可能なロープ

お客様側にてご用意ください。





固定索

※1

繊維ロープ ○ 径Φ9~Φ16mm

ダイニーマ製やケブラー製など伸びにくいものをお使いください。

一般のスタティックロープ(ナイロン芯など)は荷重がかかると伸びて垂下する(地上高がとれなくなる)ことがありますのでお勧めできません

ワイヤーロープ ○ 径Φ6~Φ12mm 構成・より方に指定はありません

動索

※2

繊維ロープ ○ 径Φ10mm以下 柔軟なロープをお使いください
ワイヤーロープ × 使用不可

空搬器移動用ロープ

手引きして使います。軽くて握りやすい繊維ロープを推奨。強度は要求されません

※1 固定索には、中央部(元柱と先柱の中点)に荷が来たとき、荷重の5倍程度の最大張力がかかることを目安に十分な破断荷重・伸びにくさを備えたケブラー以上の強度をもったロープをお選びください。ロープの強度はロープメーカーにご確認下さい

※2 動索はΦ10ミリ以下の繊維ロープに限定されます。倍力の数に応じて通過抵抗が大きくなるためできるだけ柔軟なものをお使いください。固定索のような伸びにくさの要求はありません



(用語)

固定索:元柱と先柱をつなぎ、レールのように搬器を支持するロープ。主索、本線、親線と呼ぶこともあります

動索:動力から搬器を介して荷につながれ、動力を伝えるロープ。作業索、リフティングラインと呼ぶこともあります


動力

お客様側にてご用意ください。



  • エンジンウインチ(ポータブルウインチ)など、動索として繊維ロープを使えるものが1台必要になります。
  • お勧めのベンダーはこちらをごらんください「周辺資機材のおすすめ」



他、従来型の集材機、ウインチ付き林内作業車、ウインチ付きバックホーなども、Φ10ミリ以下の繊維ロープを巻き付けたものであれば適用いただけます。動力によってHANAKOの動作の仕方が変わることはありません。ただしいずれもエンジンウインチに比べて出力が大きく、速度も大きく出ますので安全に気をつけて操作してください

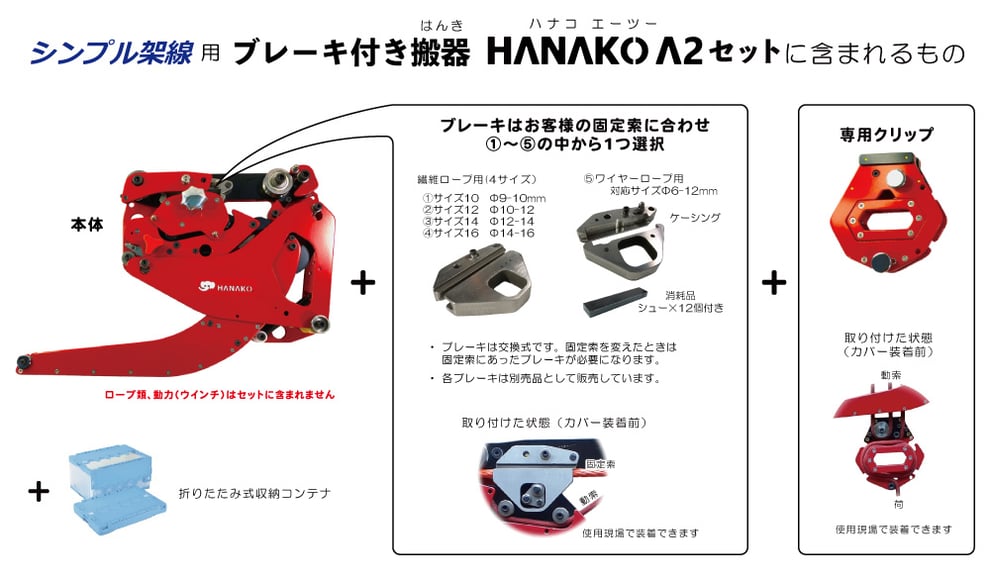

HANAKO A2 セット内容

 製品名 HANAKO A2
型番 HNA2
セット内容

本体/専用クリップ/

制動部(バリエーションの中から1つ)

定価 480,000円(税別、送料込み)
オプション 制動部1つごとに60,000円(税別、送料込み)
備考
  • HANAKO A2は架線集材用の搬器の1つです(一般的な製品分類)。
  • HANAKO A2は弊社が開発・生産・販売しています。
  • 架線の構成に必要なロープや動力などの周辺資機材は弊社は販売していませんが、推奨商品をご案内していますのでご相談ください。
  • 周辺資機材について、お勧めのベンダーはこちらをごらんください「周辺資機材のおすすめ」

キャンペーン・ご購入手続き





【感謝割引キャンペーン】

現在売り出しキャンペーンにつき感謝割引を行っています。またご購入者には折りたたみ式コンテナを進呈(在庫品限りとなります)。どうぞお問合せください



折りたたみ式コンテナ(岐阜プラスチック工業製・HANAKOロゴシール付き)

HANAKOの収納・持ち運びにお使いください



※キャンペーンの特典は時期によって変わります



【納期】

  • お見積もりのお問合せいただいた際に、納期の目安をお知らせいたします。納期の目安はお見積書に記載されます
  • ご発注確定後に納期が確定となります。お見積もり時点から納期が変わることがあります



【お支払い】

  • 発注確定後に請求書を発行します
  • お支払いは、出荷日前日までに弊社指定口座(大垣共立銀行 普通口座)にお振り込みください
  • ご入金が出荷日より遅れるときは、ご入金確認後の出荷となります



【弊社が提出する伝票類 一覧】

  • お見積書(PDFをメール添付、ご希望によりFAX・郵送)
  • 発注確認書フォーム(PDFをメール添付、ご希望によりFAX・郵送。お客様フォーム可)
  • ご請求書(PDFをメール添付、ご希望によりFAX・郵送)
  • 納品書(出荷時に商品に同梱)

 ※送付したお見積書はお客様希望により発注確認書としてお使いいただけます

 ※領収書はお客様のご希望があれば提出(出荷時に商品に同梱)いたします





【追加の制動部セットや消耗品のご購入】

  • 固定索ロープのタイプ・サイズに合わせた制動部を別売にてご購入いただけます
  • ワイヤーロープ用制動部に使用するシュー(消耗品)の追加購入を承ります



【導入サポートは任意】

  • お客様現地での導入サポートを希望される場合は有償にて対応いたします。導入サポートは2020年8月から任意としました。費用は「サポート」ページをご覧下さい
  • 導入にあたっては「軽架線のガイド(PDF)」も併せてご参考ください
