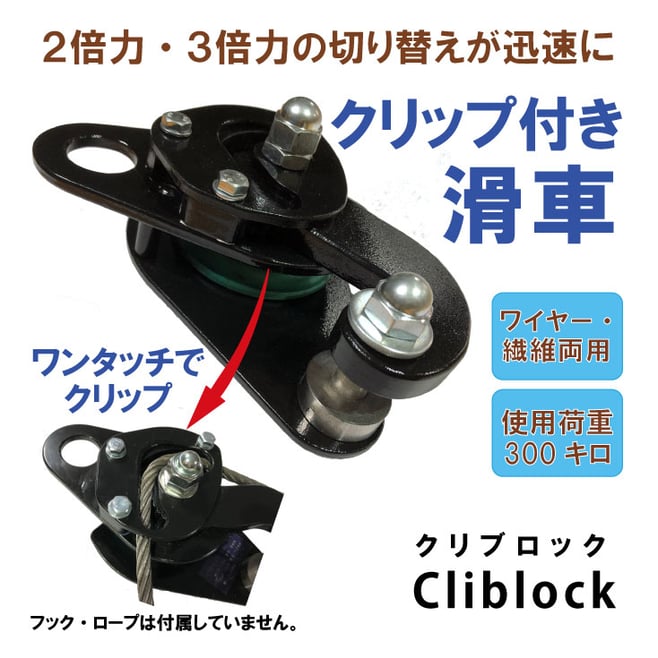

クリップ付き滑車 Cliblock クリブロック



2倍力・3倍力両用の動滑車として

  • Cliblock(クリブロック)は、ワンタッチでロープ端をクリップできる滑車です。
  • ロープ端にアイがなくてもクリップできますので、簡単に3倍力の動滑車を仕組めます。
  • 2倍力⇔3倍力の切替を迅速に行うことができます。
  • 林業架線、土木、建設、荷役運搬の現場でお使いになれます。
  • ワイヤーロープ(Φ6~8mm)、繊維ロープ(Φ9~12mm)いずれも使用できます。
  • 使用荷重は300キロ(3000N)。

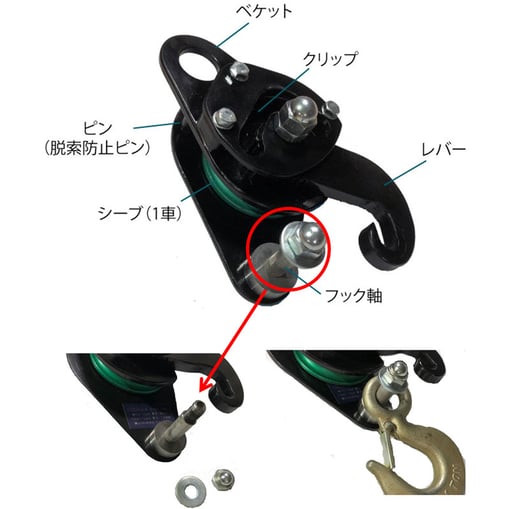

【各部の概要とフックの取り付け】

  • シーブ(滑車)は1車(Φ75mm)です。
  • ロープはレバーを開くことでシーブ(滑車)に通すことができるようになっています。
  • フックはフック軸(軸径Φ12mm)のナットを外すことで取り付けることができます。
  • ロープの端は、クリップまたはベケットのいずれかに固定します(ベケットの場合はシャックルを介します)。
  • ピンはクリップ使用時に脱索防止のために使用します。

※フックは付属していません。





ロープ端をクリップする仕組み

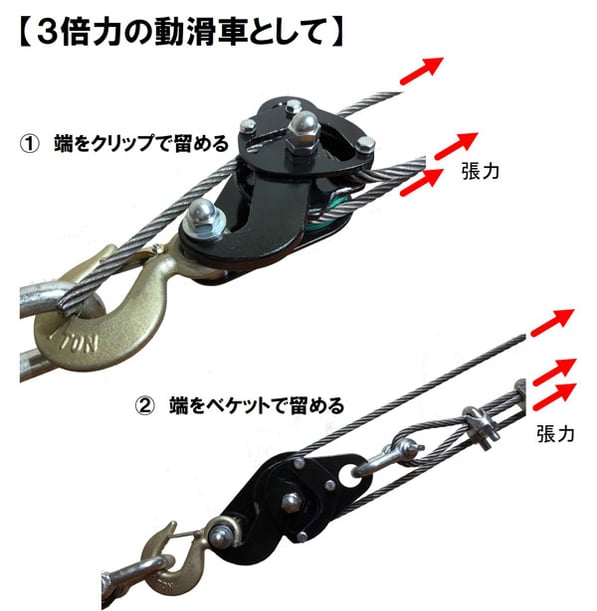

3倍力の動滑車としてのお使いいただく場合、ロープの端の止め方は二通りあります。



① 端をクリップで留める

ロープの端にアイがない(作られていない)場合は、Cliblockのクリップにロープの端を留めます。

クリップは荷重がかかるとロープを締め上げます。



② 端をベケットで留める

 もう一つの方法は、ロープの端にアイがある(作られている)場合です。

このようにCliblockのベケットにシャックルで繋ぐことでも同様の役目を果たすことができます。

この場合はクリップを使いません。

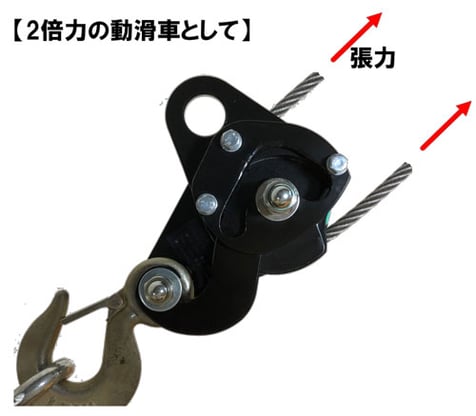

Cliblockは2倍力の動滑車としてもお使いいただくことができます。

この場合はベケットとクリップのいずれも使いません。





Cliblockの仕様

商品名

Cliblock (クリブロック)

型番

CB3

対応ロープ

以下サイズのワイヤーロープ、繊維ロープが使用可能です。

  • ワイヤーロープ:Φ6mm~Φ8mm
  • 繊維ロープ:Φ9mm~Φ12mm

(注)ワイヤーロープと繊維ロープとでは、クリップの押圧による圧縮の度合いが異なるため、上記の通り対応径が異なります。また同様の理由で同じ径でも構成が異なると使用感が異なることがあります。

材質 スチール(レバーおよびクリップに炭素鋼使用)
 質量

2kg

サイズ

全体:200mm✕100mm✕90mm(厚み)

シーブ径:Φ75mm

フック軸径:Φ12mm

使用荷重

300kgf(3000N)



※フックは付属していません。穴サイズ(フック軸径より大きなもの)と荷重を考慮してお使いください。

価格



28,000円(税別、送料込み)



※セール価格は通販サイトでご確認ください。



本サイトのお問合せページにてもご購入を承っております。
